Mi az 5 tengelyes CNC megmunkálás?

Bevezetés: Eltolódás a komplex, nagy{0}}precíziós gyártás felé

A gyártás messze túlmutat az egyszerű alkatrészgyártáson. A mai iparágak könnyebb, erősebb, bonyolultabb geometriájú és rendkívüli precizitással gyártott alkatrészeket igényelnek. A repülőgép-turbinák lapátjaitól az orvosi implantátumokig és az autóipari formákig az elvárás nemcsak a méretpontosság, hanem a felületi integritás és a méretarányos megismételhetőség is.

A hagyományos megmunkálási módszerek, különösen a 3 tengelyes CNC megmunkálás, évtizedek óta jól szolgálják az ipart. A termék összetettségének növekedésével azonban ezek a hagyományos rendszerek korlátokat mutatnak. A többszörös beállítás, a kézi áthelyezés és a korlátozott szerszám-hozzáférés gyakran hosszabb gyártási ciklusokat, magasabb költségeket és megnövekedett hibakockázatot eredményez.

Itt van5 tengelyes CNC megmunkálásátalakuló megoldásként jelenik meg. Az öt tengely mentén történő egyidejű mozgást lehetővé tevő fejlett megmunkálási módszer lehetővé teszi a gyártók számára, hogy bonyolult alkatrészeket kevesebb lépésben állítsanak elő, miközben a kivételes precizitás megmarad.

Azoknak a vállalatoknak, amelyek versenyképesek maradnak a{0}}nagy teljesítményű iparágakban, megértsék és alkalmazzák5 tengelyes CNC megmunkálásszolgáltatásokmár nem kötelező,{0}}stratégiai szükségszerűség.

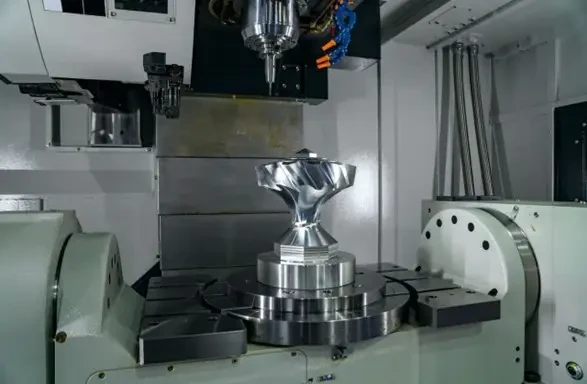

Mi az 5 tengelyes CNC megmunkálás?

A lényegében5 tengelyes CNC megmunkálásegy kivonó gyártási folyamat, amelyben egy forgácsolószerszám eltávolítja az anyagot a munkadarabból, miközben egyidejűleg öt különböző tengely mentén mozog. Ezek a tengelyek három lineáris irányt-X, Y és Z-, valamint két további forgási tengelyt tartalmaznak, amelyek lehetővé teszik a szögpozicionálást.

A hagyományos 3 tengelyes megmunkálástól eltérően, ahol a vágószerszám csak korlátozott irányokból tudja megközelíteni a munkadarabot, az 5 tengelyes rendszerek szinte korlátlan hozzáférést tesznek lehetővé. Ez azt jelenti, hogy a szerszám képes fenntartani az optimális vágási szögeket, eléri az összetett felületeket, és több műveletet is végrehajthat egyetlen beállításban.

Ez a képesség különösen fontos az alábbi alkatrészek gyártásakor:

Összetett ívelt felületek

Mély üregek vagy alávágások

Szigorú tűréshatárok több síkon

Magas felületkezelési követelmények

Gyakorlatilag az 5 tengelyes megmunkálás csökkenti a több rögzítés szükségességét, minimalizálja a kezelést, és jelentősen javítja az általános gyártási hatékonyságot.





Az öt tengely részletes megértése

Az 5 tengelyes CNC megmunkálás előnyeinek teljes körű megértéséhez elengedhetetlen annak megértése, hogy az egyes tengelyek hogyan járulnak hozzá a folyamathoz.

Lineáris tengelyek

Az első három tengely szabványos a legtöbb CNC gépben:

X-tengely:A szerszámot vagy az asztalt balra és jobbra mozgatja

Y-tengely:Előre és hátra mozog

Z-tengely:A függőleges mozgást szabályozza

Ezek a tengelyek határozzák meg a vágószerszám alapvető pozícióját a munkadarabhoz képest.

Forgási tengelyek

A további tengelyek forgó mozgást vezetnek be, ami megkülönbözteti az 5 tengelyes megmunkálást:

A-tengely:Forgatás az X-tengely körül

B-tengely:Forgatás az Y-tengely körül

C-tengely:Forgatás a Z-tengely körül

A gép konfigurációjától függően ezek közül a forgástengelyek közül kettőt egyidejűleg használnak. Ez lehetővé teszi a forgácsolószerszám dinamikus billenését és forgását a megmunkálás során, így biztosítva az optimális érintkezést a munkadarab felületével.

Miért számít a tengelymozgás?

A lineáris és a forgó mozgás kombinálásának lehetősége számos kulcsfontosságú előnnyel jár:

Folyamatos megmunkálás megállás nélkül az alkatrész áthelyezéséhez

Jobb szerszámbefogás és vágási hatékonyság

Csökkentett szerszámkopás a jobb szögszabályozásnak köszönhetően

Továbbfejlesztett képesség összetett geometriákhoz

Lényegében a további tengelyek a megmunkálást lépésről lépésre--lépésről folyamatos, rendkívül optimalizált műveletté alakítják.



Hogyan működik az 5-tengelyes CNC megmunkálás: lépésről lépésre{2}} végzett munkafolyamat

Bár az 5 tengelyes megmunkálás mögötti technológia rendkívül fejlett, a teljes munkafolyamat strukturált és logikus sorrendet követ.

1. CAD modellezés

A folyamat egy részletes 3D-s modellel kezdődik, amelyet számítógéppel támogatott -tervező (CAD) szoftverrel hoztak létre. Ez a modell meghatározza az alkatrész minden geometriai aspektusát, beleértve a méreteket, a tűréseket és a felületi követelményeket.

2. CAM programozás

A CAD-modellt ezután a számítógép{0}}számítógéppel támogatott gyártási (CAM) szoftverbe importálja. A mérnökök szerszámpályákat hoznak létre, amelyek meghatározzák, hogy a vágószerszám hogyan mozogjon a munkadarabon.

Az 5 tengelyes megmunkálásban a szerszámpálya generálása lényegesen bonyolultabb, mert figyelembe kell vennie:

Egyidejű tengelymozgás

Ütközés elkerülése

Optimális vágási szögek

Gépkinematika

3. Szimuláció és ellenőrzés

A tényleges megmunkálás megkezdése előtt szimulációkat hajtanak végre a szerszámpályák ellenőrzésére. Ez a lépés biztosítja, hogy a programban ne legyenek ütközések, hatástalanságok vagy hibák.

4. A gép beállítása

A munkadarab biztonságosan van rögzítve, gyakran csak egyetlen beállítást igényel az 5 tengelyes rendszerek rugalmassága miatt.

5. Megmunkálás végrehajtása

A CNC gép végrehajtja a programozott szerszámpályákat, mind az öt tengelyt valós időben koordinálja. A vágószerszám folyamatosan állítja a tájolását, hogy fenntartsa a legjobb vágási feltételeket.

6. Kikészítés és ellenőrzés

A megmunkálás után az alkatrészen olyan befejező folyamatokat lehet végezni, mint a polírozás vagy bevonat. A precíziós ellenőrzés biztosítja, hogy minden előírás teljesüljön.

Ez az egyszerűsített munkafolyamat csökkenti a kézi beavatkozást, és jelentősen javítja a gyártási folyamatok következetességét.



Az 5 tengelyes CNC gépek típusai

A különböző gépkonfigurációkat úgy tervezték, hogy megfeleljenek a különböző gyártási igényeknek. Ezen típusok megértése segít a gyártóknak a legmegfelelőbb megoldás kiválasztásában.

Fej{0}}Fej konfigurációja

Ennél a kialakításnál mindkét forgástengely az orsófejben található.

Előnyök:

Nagyobb rugalmasság a szerszámtájolásban

Alkalmas nagy vagy nehéz munkadarabokhoz

Csökkentett terhelés az asztalon

Alkalmazások:

Repülőtéri szerkezetek

Nagy formák

Fejezet{0}}A táblázat konfigurációja

Ez a konfiguráció egy forgástengelyt kombinál az orsófejben és egy másikat a táblázatban.

Előnyök:

Kiegyensúlyozott teljesítmény és merevség

Sokoldalúan használható az alkatrészek széles skálájához

Alkalmazások:

Autóipari alkatrészek

Általános precíziós megmunkálás

Táblázat-A táblázat beállítása

Mindkét forgástengely be van építve a munkaasztalba.

Előnyök:

Magas stabilitás és pontosság

Ideális kisebb,{0}}nagy pontosságú alkatrészekhez

Alkalmazások:

Orvosi eszközök

Precíziós mérnöki alkatrészek



Az 5 tengelyes CNC megmunkálás fő előnyei

Az 5 tengelyes megmunkálás alkalmazását jelentős teljesítménybeli előnyei vezérlik.

Csökkentett beállítási idő

A hagyományos megmunkálás gyakran több beállítást igényel az alkatrész különböző felületeinek eléréséhez. Minden beállítás késleltetéseket és lehetséges igazítási hibákat vezet be.

Az 5 tengelyes megmunkálással több felület is megmunkálható egyetlen művelettel, drámaian csökkentve a beállítási időt.

Megnövelt pontosság

Az újrapozícionálás minimalizálásával csökken a kumulatív hibák kockázata. Ez nagyobb méretpontosságot és jobb konzisztenciát eredményez az alkatrészek között.

Képes összetett geometriákhoz

Az 5 tengelyes megmunkálás lehetővé teszi olyan formák előállítását, amelyeket a hagyományos módszerekkel nehéz vagy lehetetlen elérni.

Példák:

Szabad formájú felületek

Organikus kontúrok

Mély üregek összetett szögekkel

Kiváló felületkezelés

Az optimalizált szerszámtájolás simább vágási pályát tesz lehetővé, csökkenti a szerszámnyomokat és javítja a felület minőségét.

Fokozott termelékenység

A rövidebb ciklusidők, a kevesebb beállítás és a kevesebb kézi beavatkozás hozzájárul a magasabb általános termelékenységhez.



Kihívások és korlátok

Az 5 tengelyes CNC megmunkálás előnyei ellenére bizonyos kihívásokat is jelent.

Magasabb kezdeti befektetés

Az 5 tengelyes gépek, szoftverek és szerszámok költsége lényegesen magasabb, mint a hagyományos rendszereké.

Komplex programozás

A hatékony szerszámpályák létrehozásához fejlett tudás és tapasztalat szükséges. A nem megfelelő programozás a hatékonyság csökkenéséhez vagy akár a gép károsodásához is vezethet.

Szakképzett kezelők szükségesek

Az 5 tengelyes gépek üzemeltetése és karbantartása magas szintű műszaki szakértelmet igényel.

Karbantartás és kalibrálás

Ezek a gépek precíz kalibrálást és rendszeres karbantartást igényelnek az optimális teljesítmény biztosítása érdekében.



3+2 Megmunkálás vs szimultán 5 tengelyes megmunkálás

Nem minden 5 tengelyes megmunkálás jár folyamatos mozgással minden tengelyen. Két fő megközelítés létezik:

3+2 Megmunkálás (pozíciós)

Ennél a módszernél a munkadarabot rögzített szögben elforgatjuk, és a megmunkálást egyszerre három tengely segítségével végezzük.

Előnyök:

Egyszerűbb programozás

Alacsonyabb az ütközés veszélye

Egyidejű 5-tengelyes megmunkálás

Mind az öt tengely folyamatosan mozog a megmunkálási folyamat során.

Előnyök:

Ideális összetett felületekhez

Jobb felületkezelés

Hatékonyabb vágási utak

5 tengelyes CNC megmunkáláshoz alkalmas anyagok

Az 5 tengelyes CNC megmunkálás az anyagok széles skáláját támogatja, így rendkívül sokoldalú az iparágakban.

Fémek

Alumíniumötvözetek

Rozsdamentes acél

Titán

Sárgaréz és réz

Műanyagok

ABS

KANDIKÁL

Nejlon

Polikarbonát

Kompozitok

Szénszál

Üveggyapot

A különféle anyagok nagy pontosságú megmunkálásának képessége az 5 tengelyes rendszereket prototípus- és tömeggyártásra egyaránt alkalmassá teszi.



Alkalmazások az iparágakban

Repülőgép

Az olyan alkatrészek, mint a turbinalapátok és szerkezeti részek bonyolult geometriát és szűk tűréseket igényelnek.

Orvosi

Az implantátumok és sebészeti műszerek nagy pontosságot és kiváló felületkezelést igényelnek.

Autóipar

A motor alkatrészei, a formák és a teljesítményt nyújtó alkatrészek a jobb hatékonyság és pontosság előnyeit élvezik.

Energia

A turbinák, szelepek és egyéb alkatrészek tartósságot és pontosságot igényelnek extrém körülmények között.

Ipari berendezések

A gépek és automatizálási rendszerek egyedi alkatrészei gyakran az 5 tengelyes megmunkáláson alapulnak a teljesítmény és a megbízhatóság érdekében.



Mikor válasszon 5 tengelyes CNC megmunkálást?

Az 5 tengelyes CNC megmunkálás ideális választás, ha:

Az alkatrész összetett geometriájú

Több felületet kell megmunkálni

Szigorú tűrések szükségesek

A felületkezelés kritikus

A termelés hatékonysága prioritás

Ha projektje megfelel ezeknek a kritériumoknak, befektetés vagy kiszervezés5 tengelyes CNC megmunkálási szolgáltatásokjelentős előnyökkel járhat.



Költségmegfontolások az 5-tengelyes CNC megmunkálásban

Bár az 5 tengelyes megmunkálás kezdeti költsége magasnak tűnhet, fontos a gyártás összköltségének értékelése.

A költségeket befolyásoló tényezők

Gépidő

Programozás bonyolultsága

Anyag típusa

Alkatrész geometriája

Gyártási mennyiség

Költségoptimalizálási stratégiák

Tervezés a gyárthatóság érdekében

Csökkentse a szükségtelen bonyolultságot

Szerszámpályák optimalizálása

Használjon tapasztalt megmunkáló partnereket



Az 5-tengelyes CNC megmunkálás jövőbeli trendjei

Az 5 tengelyes megmunkálás jövőjét a technológiai fejlődés határozza meg, többek között:

Integráció automatizálással és robotikával

AI-vezérelt szerszámút-optimalizálás

Valós idejű-figyelés és előrejelző karbantartás

Az additív és kivonó eljárásokat kombináló hibrid gyártás

Ezek az újítások tovább növelik a hatékonyságot, a pontosságot és a méretezhetőséget.



Következtetés: Az 5-tengelyes CNC megmunkálás stratégiai értéke

Az 5-tengelyes CNC megmunkálás jelentős előrelépést jelent a gyártási képességek terén. Lehetővé teszi a vállalatok számára, hogy minden eddiginél hatékonyabban állítsanak elő összetett, nagy pontosságú alkatrészeket.

A beállítások csökkentésével, a pontosság javításával és a tervezési lehetőségek bővítésével versenyelőnyt biztosít az igényes iparágakban.

A termelés optimalizálására és a kiváló minőségű alkatrészek szállítására törekvő gyártók számára az 5-tengelyes megmunkálás nem csupán egy lehetőség,- hanem egy hosszú távú befektetés a teljesítménybe és az innovációba.
